高频HF签到考勤读写器简介

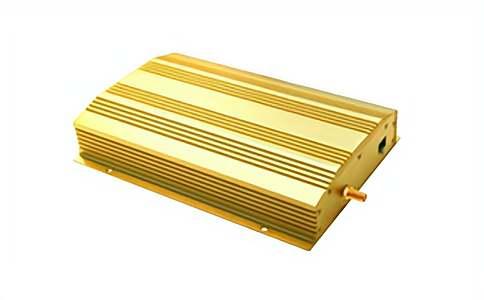

RFID高频HF大功率签到考勤读写器HR9816是一款支持ISO/IEC15693协议的13.56MHz频率读写器，输出功率可达4W，识别距离可达90cm以上，配备单天线接口，标签处理速度超过80张/秒，带继电器和GPIO。可用于药品监管、医疗耗材货架管理、宾果球管理、保密文件管理、智能药品柜、智能自助收银、物流管理、个人身份识别、会议签到管理、开放式门禁考勤、防伪溯源、珠宝管理、生产过程控制等RFID电子标签应用领域。

应用案例：RFID电子标签读写器HR9816应用于智能试管试剂管理

高频HF签到考勤读写器RFID特性

型号：HR9816；

尺寸：215mmx138mmx39mm；

重量：1100g；

电源电压：12.6V 极限15V；

工作电流：1.2A；

支持协议：ISO/IEC15693、ISO18000-3；

输出功率：4W以上；

工作频率：13.56MHz；

二次开发：提供动态连接库（DLL）及演示软件源代码；

支持天线开断路极限环境；支持扫描工作模式①；

支持透明命令格式操作②；支持可寻址多天线端口；

支持电子标签双解析模式③；支持多读写器连网；

先进的标签碰撞处理算法，高识读率，典型标签处理速度超过80张/秒；

一个标准SMA接口可直接配接50Ω标准RFID天线，有效距离达至90cm以上*；

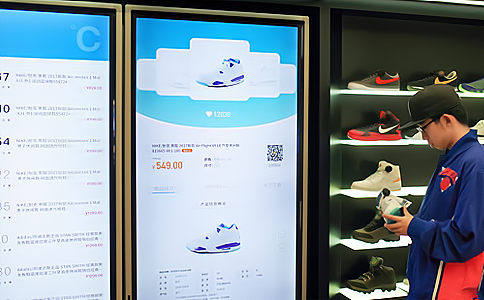

应用案例：RFID电子标签读写器HR9816应用于商品展示管理

①扫描工作模式：读写器的一种自动工作模式；

②透明命令：为了配合和支持未来标签的新增功能以及各个厂商标签的特色功能而配备的高端特性；

③双解析模式：在多标签情况下，读写器的标签碰撞处理算法，包含DPPM和WPPM两种；

*有效距离与协议格式，外接天线、电子标签及工作环境相关。

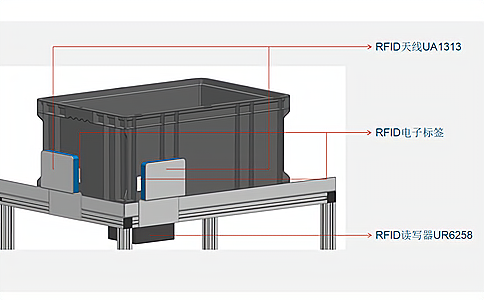

应用案例：RFID电子标签读写器HR9816应用于智能制造工位料箱管理

高频HF签到考勤读写器接口参数

标准RS232接口:

J3-1：G_IN1 TTL电平通用输入口，内部接20kΩ电阻上拉至＋5V；

J3-2：TXD（R-）RS232串行数据输出（RS232接口有效）或R-（RS485接口有效）；

J3-3：RXD（R+）RS232串行数据输入（RS232接口有效）或R+（RS485接口有效）；

J3-4：G_OUT1 TTL电平通用输出口，最大负载电流0.5mA；

J3-5：GND 地；

J3-6：G_OUT2 TTL电平通用输出口，最大负载电流0.5mA；

J3-7:COMMON 内置继电器公共端；

J3-8:N_C 内置继电器常闭端；

J3-9:N_O 内置继电器常开端；

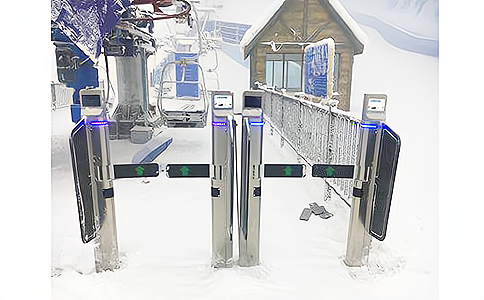

应用案例：RFID读写器HR9218应用于滑雪场签到管理

高频HF签到考勤读写器相关RFID产品介绍：

RFID高频ISO/IEC18000-3 M3协议读写器HR3768，遵循ISO/IEC18000-3  EPC Class-1协议，作为比第二代的PJM技术更快的高频RFID，识别速度可达240张以上/秒，另外对标签层叠读取效果好，对于叠放在一起的档案，印鉴卡，证照，保密文件有良好的识别效果。采用软件调整输出功率（0.5-7W），可适应各种应用场合，可广泛用于档案管理（每页档案都贴标签），印鉴卡层叠读取、银行抵押证件管理、汽车合格证管理、行业保密文件管理、智能文件柜、生物血样采集卡管理等RFID电子标签重叠识别应用领域。

 RFID高频ISO/IEC18000-3 M3协议读写器HR3768

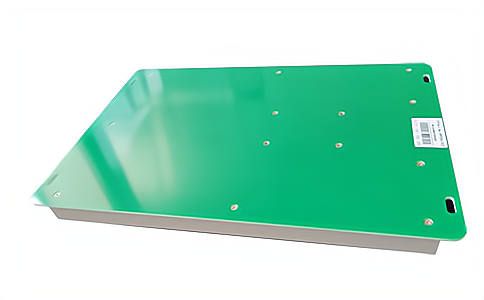

RFID高频15693协议电子标签读写器HR9206-3825，针对智能餐饮收银、图书借还、医疗耗材管理、试管试剂、血液管理等桌面金属或非金属场合应用开发，采用专有电子标签解码与防碰撞处理算法，识别距离标准卡金属环境下可达35cm，非金属环境可达45cm，支持多标签阅读，不仅被成功应用到智盘餐饮收银管理、图书自助借还书机有大量应用，还在医用耗材、生物血样采集卡、珠宝档案管理、保密文件管理等方面发挥了积极的作用。

RFID高频15693协议电子标签读写器HR9206-3825

RFID高频HF分体式读写器HR9216，支持ISO/IEC15693、ISO18000-3协议，一个SMA天线接口，成功应用于图书管理、自助借还书机、档案管理、自助收银、防伪溯源、物流分拣、个人身份识别、会议签到管理、开放式门禁考勤、防伪及生产过程控制等多种RFID电子标签应用领域。

RFID高频HF分体式读写器HR9216
