读写器

产品概述

UR3153是基于IMPINJ（英频杰）最新E系列引擎平台设计的高性能嵌入式超高频RFID电子标签读写器模块，领先支持Gen2X增强性能，4路天线接口适配多场景，支持外接高增益天线，读取距离超20米，兼顾高速读写与多标签并发处理，为读写器开发、智能柜等场景提供稳定核心，助力企业智能化管理升级。

核心功能特点

基于Impinj（英频杰）E310芯片深度开发（另有E710版本）

充分支持Gen2X功能，极致发挥IMPINJ（英频杰）芯片潜能

充分支持符合ISO18000-6C EPC CLASS1 G2标准的电子标签

工作频率：FCC（美国）902-928MHz

ETSI（欧洲）865.6-867.6MHz

SRRC-MII（中国）920MHz-925MHz，支持多频段，满足全球标准

以广谱跳频(FHSS)或定频发射方式工作，支持RSSI功能

输出功率达至33dBm，保障天线远距离识别电子标签能力

读取距离＞12m（外接8dBiL天线，标签E41），最远可达20米

峰值电子标签询查速度E310>350张/秒，E710>1000张/秒，高速多标签识别

标签缓存容量：1000张电子标签 @ 96bit EPC，750张@最长128bitsEPC

支持应答模式和自动实时询查模式，自动盘点、实时记录

支持EPC和TID两种防冲突模式，避免多电子标签识别干扰

可针对不同场景选择11种不同链路模式，适应各类环境要求

三种智能盘存模式，精准适配高密度、远距离等复杂场景

4路SMA型天线接口（支持单独配置天线功率），灵活拓展

低功耗设计，单+4.5V~+5.5V供电，便捷部署

4路GPIO接口（2输入2输出），便于读写器开发联动

支持RS232串行通讯接口（3.3V TTL电平），保障数据稳定传输

稳定性高，外置散热片空气冷却散热，适配工业级应用

IMPINJ高性能嵌入式超高频RFID电子标签读写器模块UR3153用于高值耗材柜管理案例

物理参数

型号：UR3153

尺寸：77mmx51mmx7.7mm，适配嵌入式读写器开发安装

重量：160g，兼顾性能与轻量化需求

电气参数

电源电压：DC5V，极限6V，适配读写器开发供电标准

工作电流：1.5A，最大1.65A

工作湿度：< 95% @ 25 °C 无凝露

工作温度：-20 °C  -  + 55  °C，工业级环境适配

存储温度：-20 °C  -  + 85  °C

接口参数

1. 底面焊盘序号1：GND（地）

2. 底面焊盘序号1：GND（地）

3. 底面焊盘序号2：VCC（电源）

4. 底面焊盘序号2：VCC（电源）

5. 底面焊盘序号4：GPO1（通用输出口1，3.3VTTL电平）

6. GPO2（通用输出口2，3.3VTTL电平）

7. GPI1（通用输入口1，3.3VTTL电平）

8. BUZZER（蜂鸣器输出，高电平有效，已驱动，可输出电流）

9. 底面焊盘序号5：RXD（串行通讯数据输入端）

10. 底面焊盘序号6：TXD（串行通讯数据输出端）

11. Reserved（保留）

12. Reserved（保留）

13. 底面焊盘序号3：GPI2（通用输入口2，3.3VTTL电平）

14. EN（使能端，高电平有效，可选择内部10k电阻上拉至VCC）

15. RS485_CTRL（RS485方向控制）

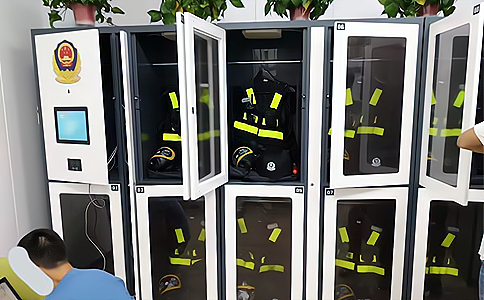

IMPINJ超高频智能柜RFID电子标签读写器模块UR3153用于装备柜管理案例

开发参数

指令集：提供C语言指令集，助力读写器开发调试

Demo：提供C#、delphi、JAVA等语言演示软件及源代码，降低开发门槛

Dll库：提供C#、VB、JAVA等语言库及库说明，适配读写器开发需求

射频参数

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C

工作频率：840-960MHz，保障电子标签稳定识别

输出功率：5-35dbm，可灵活调整天线识别电子标签距离

输出功率精度：+/- 1dB

接收灵敏度：< -75 dBm，提升弱信号电子标签识别能力

天线连接保护：支持天线自动微调谐和天线失效检测，保障天线使用安全

标签信号检测：支持信号RSSI值检测，精准感知电子标签信号强度
